امپدانس درصد یا Uk یا %Z یا امپدانس پریونیت چیست؟

این پارامتر یکی از مشخصه های ترانسفورماتور میباشد.

از دو بعد میشود این پارامتر را تعریف کرد. یکی از بعد امپدانسی و دیگری از بعد ولتاژی. (به عبارت دیگر امپدانس درصد یک مفهوم ولتاژی دارد که افت ولتاژ ترانس در شرایط نامی را نشان میدهد و یک مفهوم امپدانسی دارد که با جریان اتصال کوتاه ارتباط دارد)

مفهموم امپدانسی:

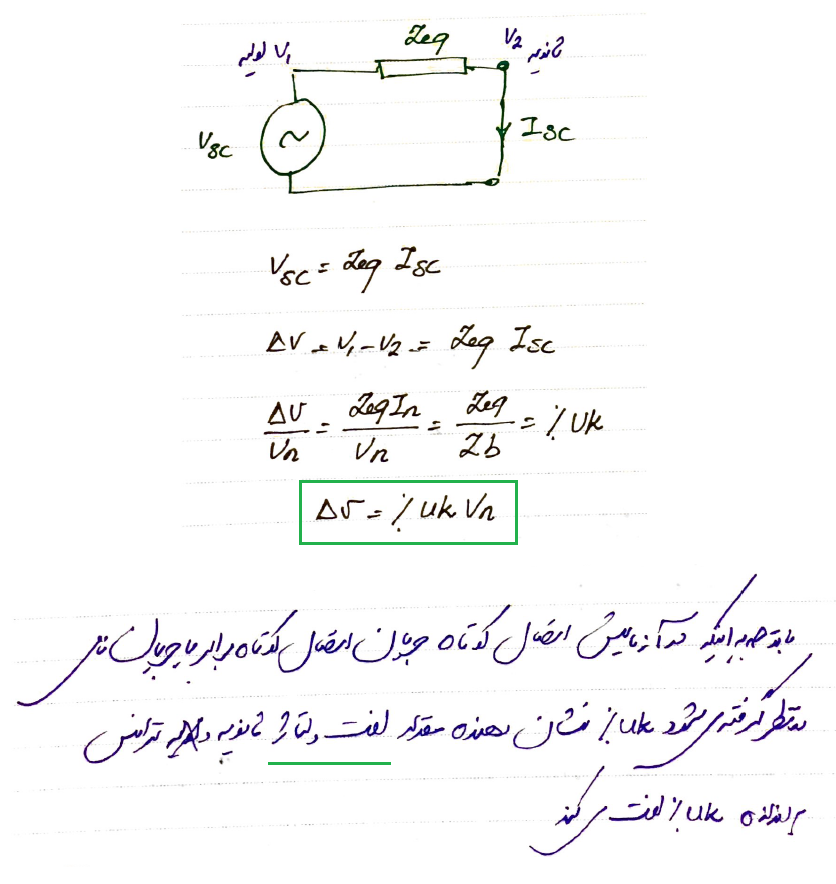

مفهموم ولتاژی:

سوال: امپدانس درصد بزرگتر یا کوچکتر به چه معنا میباشد؟

سوال: تست Uk چگونه انجام میشود؟

1. ابتدا ثانویه ترانس را اتصال کوتاه میکنند.

2. ولتاژ اولیه را به تدریج بالا میبرند.

3. زمانی که جریان ثانویه به مقدار نامی برسد، تست را متوقف میکنند.

4. ولتاژ و جریان قرائت شده میتوان مقدار امپدانس درصد را محاسبه نمود.
